家庭1000M网络组网方案-FTTR(光纤部署到房间)

Published

背景

 2020年11月12日,由光纤在线、湖北中科对外科技合作公司和“中国光谷”国际光电子博览会(OVC)联合主办的第六届武汉国际光谷论坛(WIOF2020)在武汉光谷科技会展中心召开。标志着千兆全光组网的方案和商业实践方案正式在全国推进。

介绍

FTTR(FTTR=Fiber To The Room=光纤部署到房间)

1、千兆带宽入房:通过光纤真正实现千兆带宽延伸到每个房间,突破网线等连接方式带来的带宽瓶颈。同时,房间内全光Wi-Fi信号全覆盖,避免穿墙造成信号减弱。Wi-Fi性能较业界提升30%,时延可降低30%以上,满足云VR/8K视频/游戏等高品质业务要求。

2.8K视频、在线教育、网络游戏、云VR、在线办公、智能IoT等新业务应用逐渐成为家宽高品质业务,具有高带宽、低时延等特点,如在线教育要求网络对称型带宽在30Mbps~100Mbps,云VR业务需要130Mbps以上的高带宽。

云VR视频、云VR电竞、云VR直播、云VR旅游、自由视角直播等为代表新业务正在以前所未有的速度走进家庭生活,但云VR业务对家庭的Wi-Fi网络提出了超高带宽、超低时延的需求,如12K的云VR业务需要大于530M的带宽、低至10ms的时延要求。

Wi-Fi连接各类终端成为一种常态,但Wi-Fi带宽不足、覆盖差等问题导致的视频和游戏频繁卡顿。而对于大户型和别墅覆盖来说, Wi-Fi带宽不足、覆盖差等问题导致的视频和游戏类业务频繁卡顿,用户体验差,已经成为大户型的主要痛点。

3.全光家庭网络解决方案对比原来Wi-Fi不能覆盖或信号较弱的房间,速率可提升90%,时延降低30%以上,达到全屋可承诺的千兆Wi-Fi覆盖能力。光纤将是未来很长一段时间的主流网络连接介质,相较于传统的家庭路由器、电力猫等家庭组网技术,FTTR方案是直接将光纤延伸至各个房间,是当前业界唯一可以实现全屋千兆以上覆盖能力的新技术,是全光家庭网络方案的新起点,是千兆家庭组网的必然发展方向。

4.光纤信号稳定、耐腐蚀,使用寿命可达30年,预留带宽高达10Gbps以上,因此光纤将是未来室内覆盖的主流连接介质。光纤布网,最高带宽支持万兆以上。

5. 多设备稳定连接:相比Wi-Fi 5,Wi-Fi 6技术支持128台多设备同时连接和传输数据,同时具备智能抗干扰技术,保证每台智能终端都能稳定、高速的连接和交互。

6. 无缝漫游业务0卡顿:全屋一张Wi-Fi网络,切换漫游无感知,微秒级切换时延,0丢包率,让智能终端在多房间和多楼层间移动时都能始终连接到最好的Wi-Fi信号,保证视频通话、扫地机器人等移动式业务流畅。

7.FTTR千兆全光网络支持暗管和明线多种改造方案,适用与新老多样户型,改造简单;柔性光纤和智能穿管工具,保证安装效率高;

8.子光猫与主光猫,可以通过光纤+分光器连接,也可以通过现有网线连接,还可以通过无线mesh连接。要么SC纤接分光器再到从猫,要么网线,看部署

9.FTTR有一个坏处,它和主光猫的连接速度是 2.5/1.25Gbps, 在同步子光猫下的设备最大速度不超过1.25Gbps。其实是一个挺没意思的产品,还不如用2.5Gbps的ap呢

光纤没网线老化那么快,不动的前提下没啥故障。


网线时间久了会出现氧化,网头氧化、网线跟网头接触的位置氧化、墙壁模块触电氧化,这些都会导致降速、卡顿。另外大部分布线是硬扯进去的,会有某个节点铜线受力的问题,时间久了铜丝硬化+受力会接触不良。

FTTR工作原理

FTTR的本质就是把网线变成光纤,唯一的好处就是单根>100m稳定性比网线好很多。

FTTR的原理是入户光纤(SC/UPC)接入FTTR主光猫,主光猫拨号路由模式,主光猫上的下行光(SC/UPC)接入分光器(必须接入,不然光衰只有-0.2会烧坏子猫),分光器用来连接所有子光猫,来实现AP同步,如果子光猫机器较多 还可以使用分光器进行级联扩展。

受限于FPGA芯片成本,注定了子光猫和主光猫只能使用Gpon连接,也就是2.5G下/1.25G上,速率还不如2.5G普通路由器。

家里的局域网是FTTR主光猫的DHCP服务下发局域网段,和普通路由器是一样的。运营商pon到你家光猫,你家光猫在用pon协议二次下发。家里还是局域网的





组网结构

(一)中小户型

中小户型通过采用一台10G PON千兆双频智能光猫取代传统的单频光猫+路由器的方案大幅提升用户的云VR业务体验;华为星光 Wi-Fi 6 千兆智能光猫,实际测速达千兆以上,一台光猫路由一体机即可完美解决 120 平米以下户型的 Wi-Fi 覆盖问题。



(二)中大户型和别墅

该方案主要由主从光猫路由一体机及部署到各个房间的家庭光纤组成。

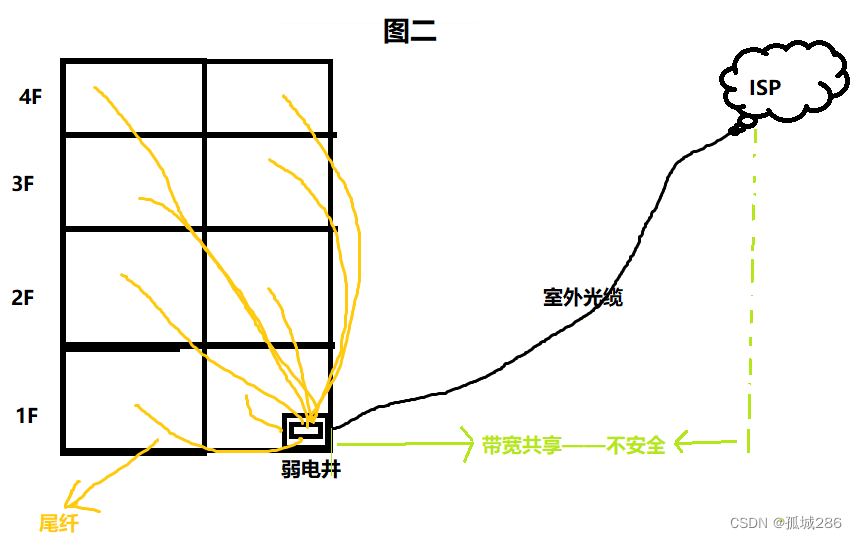

FTTR全光家庭网络方案示意图

1.主光猫

主要由主光猫通过光纤连接到各个房间的从光猫,做到真千兆入房、带宽无损。

2.从光猫

从光猫选择华为星光光猫路由器,该路由器提供千兆网口Wi-Fi 6全房间覆盖。

2.1千兆网口

千兆网口用来连接PC电脑。

2.2 Wi-Fi 6

Wi-Fi 6技术支持128台多设备同时连接和传输数据,同时具备智能抗干扰技术,保证每台智能终端都能稳定、高速的连接和交互。

光路由器采用Wi-Fi无缝漫游协议,实际上是使用的Mesh Wi-Fi无缝漫游技术,多网关协同,全屋组成一张Wi-Fi网络,实现毫秒级自动切换,切换漫游无感知,微秒级切换时延,0丢包率,让智能终端在多房间和多楼层间移动时都能始终连接到最好的Wi-Fi信号



FTTR全光家庭网络方案平面示意图

方案主要为用户构建高品质的全光千兆家庭网络。方案中硬件部分主要由FTTR主网关、家庭ODN 网络和部署到各个房间的边缘网关组成,实现光纤到达每个房间。主网关和边缘网关都开启双频Wi-Fi 信号,实现全屋千兆Wi-Fi覆盖能力,真正实现每房间可承诺的带宽体验。

全光Wi-Fi就是不用网线,全部用光纤。



使用光纤代替网线,部署1拖N模式,每个房间配置一台光路由器设备,光路由器提供Wi-Fi6无线接入,使每个房间都可以达到千兆以上的网速。

光路由器采用Wi-Fi无缝漫游协议,多网关协同,实现毫秒级自动切换,视频不卡顿,游戏不掉线。实测各房间内Wi-Fi速率达1Gbps。



关于FTTR


1、FTTR很多运营商的千兆套餐都直接绑定了。
2、FTTR可以改桥接,改完子光猫失效。
3、今年开始,我这边联通改桥接默认也不是公网ip,这个是改完桥接才发现的,去年改的还是默认给公网ip的。改完不是公网,又找小哥给改了下,就正常业务,没付钱。
4、FTTR可以换光猫,但是我这边绑定好多参数,略微麻烦,有的地方绑定的很少,甚至电信的光猫不用改界面直接连上联通光纤填上LOID自动就下发了,真羡慕。我这是所有相关参数都改,比如PON SN、设备标识码、MAC、联通认证码,大概五六个全部都要改才行。
5、中兴G7615v2 ,E pon、G pon、 XG pon三网通用,而且移动、电信、联通三家贴标的硬件完全一样,只是界面区别。
6、实测V2要比F30发热量低很多,看恩山的说法,V1应该跟F30差不多发热量。F30开机两三天,外壳是热的,背面光纤模块附近略微烫手。V2昨晚开机,现在下午了,只是温热。
7、换光猫之前,用F30只能wifi跑满宽带,有线只能跑到850左右。换完之后有线能跑到1100~1300。

光纤便宜·买国标的

走隐形光纤 热熔枪沿着墙角点胶 ,接头用双口SC的,兼容性不错。LC的接头一般也就万兆模块用的多。
有熔纤机  花点小钱找人熔接下就行了

自己搞光纤走明线的话要搞热熔胶、红光笔、纤熔机

单模双模、单纤双纤、SCLC。担心光模块和光口交换机的兼容性问题。

全屋lc-lc

选LC单模尾纤可以在网上商家定制接头,选单模模块,模块用华为拆机一般价格50元一个,没见过不兼容的,网卡用INTEL的双口拆机万兆光卡80一个,选运营商拆机光纤交换机便宜要死。
一般万兆就可以,只是不兼容2.5G这种过渡形式,2.5G本来就可以不要。至于纤熔机之类完全不需要。至于有人说现在搞40G光纤,100G光纤

大致看下长度,套餐上直接单模光纤尾纤买好,接口选sc的,然后那个一对sc-lc的法兰头,熔接个啥,就一对光线你还琢磨这个,有成品不买还想自己diy

入户主纤加分光器到每个房间。

fttr的一般都是主猫拨号,简单理解就是把网线变成光纤,AP变成子猫(或者说光接入路由器)。 FTTR的本质就是把网线变成光纤,唯一的好处就是单根>100m稳定性比网线好很多。

FTTR就类似于AC+AP,主猫是路由+AC功能,从猫是AP。

所以,主猫桥接后,子猫无法拨号。桥接以后怎么用从光猫,以前我理解的是改桥接以后路由器拨号,后面就全部由路由器接管了。桥接以后,光猫负责光信号转换,路由拨号,分出一条线接到主光猫的lan口。



FTTR 只不过是主从光猫光纤连接!!最大的作用就是突破千兆! 和以前没啥区别 网速打游戏和以前500兆一样滴!!只是下载快了! 不影响公网IP ! 你想保留其他功能  只用主光猫桥接就是了 和以前一个样!还有你想突破1千兆  主路由也得2.5G网口!


光猫当作一个ap用  关掉DHCP
主光猫和从光猫wifi正常  全部都不影响

1-2个光口的交换机

分光器

1:8的分光器,20左右

设备选型

华为

华为星光 Wi-Fi 6 千兆智能光猫

华为星光 Wi-Fi 6 千兆智能光猫,实际测速达千兆以上,一台光猫路由一体机即可完美解决 120 平米以下户型的 Wi-Fi 覆盖问题:

1.:千兆 WI-FI,速率保障。采用华为自研 Wi-Fi 6 芯片,业界首先支持 160MHz,比采用 80MHz 频宽的商业套片速率高一倍,实测中达千兆以上,比 Wi-Fi 5 带宽体验提高 2 倍。同时支持 100 多个终端连接,满足更多的用户并发场景,为云 VR、在线办公、电竞、在线教育等高品质业务保驾护航。



华为F30运行久了之后,摸背面中间那块有点烫手

2024 3月5日,华为推出了业界首个FTTR+X产品——iFTTR 星光F50,速率从2000Mbps提升到3000Mbps,支持最新Wi-Fi 7网络



华为的HN8145XR这个光猫,这个光猫没有2.5G电口的,也就没办法享受到2000M的速度



中兴

中兴G7615,下行带2.5G电口,还有一台G1610的AP

https://www.chiphell.com/thread-2540201-1-1.html



FTTR 技术白皮书



电信华为星光智能主光猫全屋FTTR全光组网方案


采用1台华为星光智能主光猫和9台从光猫



电信华为星光智能主光猫豪宅FTTR 1000M组网方案

华为FTTR结构图


送上一个华为FTTR结构图,总成本400元左右 一拖二,自己购买 自己施工。



FTTR全光Wifi示意图 (电信中兴G7615 V2 fttr全光网组网案例)


主光猫访问控制 -- 密码 (192.168.1.1)

普通用户级别

192.168.1.1

访问设备通过两个用户名来控制: telecomadmin和useradmin。
用户名"telecomadmin"可以不受限制地浏览和修改设备。
用户名"useradmin"可以访问设备,浏览配置和统计表。

注意:密码只能在8-20个字符范围内,且应该包含数字,大写字母,小写字母,特殊符号4类中的至少3类

找到从光猫ip地址

找到 tp ap mesh 路由器地址

找到 tp 5450 路由器地址

超级用户级别

192.168.1.1

用户名:UCAdmin

超级密码:





中兴G7615 V2 FTTR全光网组网案例

访问控制 -- 密码 (192.168.1.1)

访问设备通过两个用户名来控制: telecomadmin和useradmin。
用户名"telecomadmin"可以不受限制地浏览和修改设备。
用户名"useradmin"可以访问设备,浏览配置和统计表。

注意:密码只能在8-20个字符范围内,且应该包含数字,大写字母,小写字母,特殊符号4类中的至少3类



我的 LAN 网段1:192.168.1.0/24

我的 LAN 网段2:192.168.2.0/24    tp link xdr 5450 接光猫 LAN口·



Nat转发,有用
