家庭1000M网络组网方案-FTTR(光纤部署到房间)

Published

背景

 2020年11月12日,由光纤在线、湖北中科对外科技合作公司和“中国光谷”国际光电子博览会(OVC)联合主办的第六届武汉国际光谷论坛(WIOF2020)在武汉光谷科技会展中心召开。标志着千兆全光组网的方案和商业实践方案正式在全国推进。

介绍

FTTR(FTTR=Fiber To The Room=光纤部署到房间)

1、千兆带宽入房:通过光纤真正实现千兆带宽延伸到每个房间,突破网线等连接方式带来的带宽瓶颈。同时,房间内全光Wi-Fi信号全覆盖,避免穿墙造成信号减弱。Wi-Fi性能较业界提升30%,时延可降低30%以上,满足云VR/8K视频/游戏等高品质业务要求。

2.8K视频、在线教育、网络游戏、云VR、在线办公、智能IoT等新业务应用逐渐成为家宽高品质业务,具有高带宽、低时延等特点,如在线教育要求网络对称型带宽在30Mbps~100Mbps,云VR业务需要130Mbps以上的高带宽。

云VR视频、云VR电竞、云VR直播、云VR旅游、自由视角直播等为代表新业务正在以前所未有的速度走进家庭生活,但云VR业务对家庭的Wi-Fi网络提出了超高带宽、超低时延的需求,如12K的云VR业务需要大于530M的带宽、低至10ms的时延要求。

Wi-Fi连接各类终端成为一种常态,但Wi-Fi带宽不足、覆盖差等问题导致的视频和游戏频繁卡顿。而对于大户型和别墅覆盖来说, Wi-Fi带宽不足、覆盖差等问题导致的视频和游戏类业务频繁卡顿,用户体验差,已经成为大户型的主要痛点。

3.全光家庭网络解决方案对比原来Wi-Fi不能覆盖或信号较弱的房间,速率可提升90%,时延降低30%以上,达到全屋可承诺的千兆Wi-Fi覆盖能力。光纤将是未来很长一段时间的主流网络连接介质,相较于传统的家庭路由器、电力猫等家庭组网技术,FTTR方案是直接将光纤延伸至各个房间,是当前业界唯一可以实现全屋千兆以上覆盖能力的新技术,是全光家庭网络方案的新起点,是千兆家庭组网的必然发展方向。

4.光纤信号稳定、耐腐蚀,使用寿命可达30年,预留带宽高达10Gbps以上,因此光纤将是未来室内覆盖的主流连接介质。光纤布网,最高带宽支持万兆以上,一次部署支持未来30年可演进。

5. 多设备稳定连接:相比Wi-Fi 5,Wi-Fi 6技术支持128台多设备同时连接和传输数据,同时具备智能抗干扰技术,保证每台智能终端都能稳定、高速的连接和交互。

6. 无缝漫游业务0卡顿:全屋一张Wi-Fi网络,切换漫游无感知,微秒级切换时延,0丢包率,让智能终端在多房间和多楼层间移动时都能始终连接到最好的Wi-Fi信号,保证视频通话、扫地机器人等移动式业务流畅。

7.FTTR千兆全光网络支持暗管和明线多种改造方案,适用与新老多样户型,改造简单;柔性光纤和智能穿管工具,保证安装效率高;

组网结构

(一)中小户型

中小户型通过采用一台10G PON千兆双频智能光猫取代传统的单频光猫+路由器的方案大幅提升用户的云VR业务体验;华为星光 Wi-Fi 6 千兆智能光猫,实际测速达千兆以上,一台光猫路由一体机即可完美解决 120 平米以下户型的 Wi-Fi 覆盖问题。

(二)中大户型和别墅

该方案主要由主从光猫路由一体机及部署到各个房间的家庭光纤组成。

FTTR全光家庭网络方案示意图

1.主光猫

主要由主光猫通过光纤连接到各个房间的从光猫,做到真千兆入房、带宽无损。

2.从光猫

从光猫选择华为星光光猫路由器,该路由器提供千兆网口Wi-Fi 6全房间覆盖。

2.1千兆网口

千兆网口用来连接PC电脑。

2.2 Wi-Fi 6

Wi-Fi 6技术支持128台多设备同时连接和传输数据,同时具备智能抗干扰技术,保证每台智能终端都能稳定、高速的连接和交互。

光路由器采用Wi-Fi无缝漫游协议,实际上是使用的Mesh Wi-Fi无缝漫游技术,多网关协同,全屋组成一张Wi-Fi网络,实现毫秒级自动切换,切换漫游无感知,微秒级切换时延,0丢包率,让智能终端在多房间和多楼层间移动时都能始终连接到最好的Wi-Fi信号



FTTR全光家庭网络方案平面示意图

方案主要为用户构建高品质的全光千兆家庭网络。方案中硬件部分主要由FTTR主网关、家庭ODN 网络和部署到各个房间的边缘网关组成,实现光纤到达每个房间。主网关和边缘网关都开启双频Wi-Fi 信号,实现全屋千兆Wi-Fi覆盖能力,真正实现每房间可承诺的带宽体验。

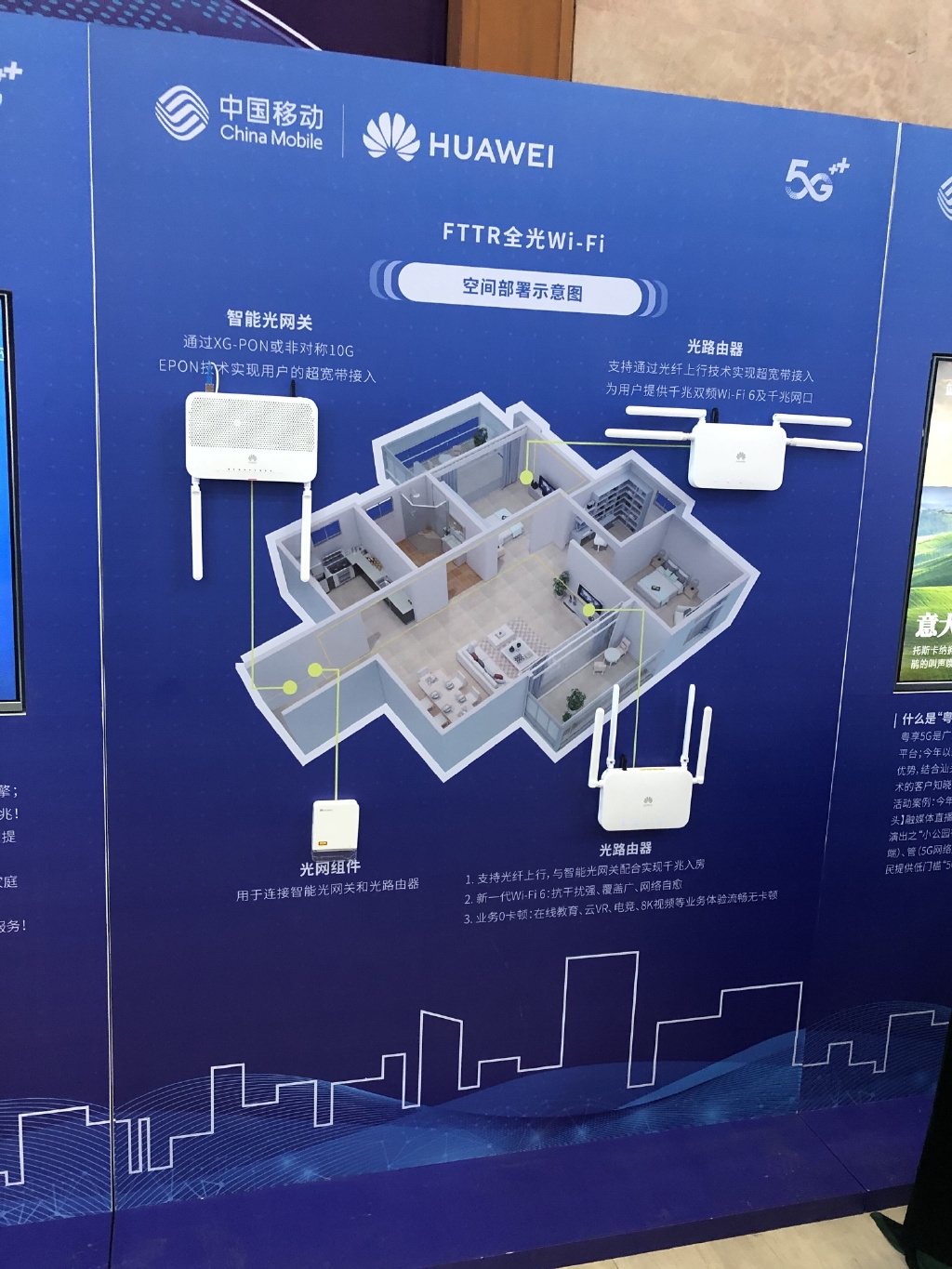

FTTR全光Wifi示意图

全光Wi-Fi就是不用网线,全部用光纤。

使用光纤代替网线,部署1拖N模式,每个房间配置一台光路由器设备,光路由器提供Wi-Fi6无线接入,使每个房间都可以达到千兆以上的网速。

光路由器采用Wi-Fi无缝漫游协议,多网关协同,实现毫秒级自动切换,视频不卡顿,游戏不掉线。实测各房间内Wi-Fi速率达1Gbps。



设备

华为星光 Wi-Fi 6 千兆智能光猫

华为星光 Wi-Fi 6 千兆智能光猫,实际测速达千兆以上,一台光猫路由一体机即可完美解决 120 平米以下户型的 Wi-Fi 覆盖问题:

1.:千兆 WI-FI,速率保障。采用华为自研 Wi-Fi 6 芯片,业界首先支持 160MHz,比采用 80MHz 频宽的商业套片速率高一倍,实测中达千兆以上,比 Wi-Fi 5 带宽体验提高 2 倍。同时支持 100 多个终端连接,满足更多的用户并发场景,为云 VR、在线办公、电竞、在线教育等高品质业务保驾护航。
