主板的选择应该是所有DIY玩家在DIY时感到最棘手的事情,同一颗CPU能搭配好几种主板,每一种主板又有N种型号,每个型号之间的差别往往又很复杂,什么M.2接口不同,什么供电不同,还有一些预装无线网卡等等。而主板主要决定的是一台电脑的扩展性能以及稳定性,他是一台电脑的骨架,链接各块硬件。

Z390主板解析

https://post.smzdm.com/p/aoo80k67/



1.选板型(Form Factor)

mATX ATX E-ATX

├── Form Factor
│   ├── E-ATX                          //
│   ├── ATX                            // 30.4cm*24.3cm
│   └──mATX                           // 24.3cm*24.3cm

2.选主板集成的芯片组系列(Chipset)

Intel 500 Series(newer)

Intel 400 Series(now)

Intel 400 Series

Intel 300 Series

Intel 200 Series

Intel 100 Series (long long ago)



3.选档次

在同一代Intel  Series Chipset中,芯片组又分了 H、 B、 Z 、X, W、 Q四个档次,分别对应低端、中端、次高端、最高端、服务器/工作站级和企业级的配置。

Intel 400 Series

1.华硕(ASUS)TUF GAMING B460M-PLUS重炮手主板+英特尔(Intel) i5-10400 酷睿CPU处理器 板U套装 CPU主板套装

https://item.jd.com/100007308625.html

B460芯片组+10代CPU (1200针)



Intel 400 Series

Intel H410

如:H310

B360 B365

z390

                 H             B               z

400系列              B465             z490  服务器工作站级的W480和企业级的Q470

300系列  H310    B360 B365    z390



4、选cpu 针

775 1151 1200

cpu电压



https://www.newegg.com/Intel-Motherboards/SubCategory/ID-280



命名

一般来说,MATX会带M,比方说,微星的MAG Z390M MORTAR,Z390M就是代表MATX规格的主板;ITX会带I,比方说MPG Z390I GAMING EDGE AC,而AC后缀的话,就是带支持802.ac规格的无线网卡,如果是AX后缀,应该就是WiFi6的规格的无线网卡,比方说Intel的AX200.



一、按芯片组分类:可分为Intel和AMD两大类

intel芯片组首先按系列划分,如200系列,300系列。

在同一个·系列种,intel主板又分四个等级,分别用X、Z、B、H代表。如300系列里有:x390,z390, B360 .H310

X字母开头:最高级,用来搭配高端CPU,一般CPU型号后缀有“X”字母。比如X299主板,那么就可以搭配i9-7960X或者i7-7800X。
Z字母开头:次高端,Z字母开头的主板都支持超频,搭配的CPU一般带有“K”字母后缀,比如Z370主板,就能搭配i5-8600K或者i7-8700K。
B字母开头:中端主流,这种主板不支持超频,B开头的主板性价比最高,主要搭配不带K字母后缀的CPU,比如B360,就能使用i3-8100、i5-8500、i7-8700。
H字母开头:入门级,不支持超频,价格非常便宜,当然,H字母开头不代表都是低端产品,比如H310和H370,第二个数字越高,规格就越高,H370就相当于不能超频的Z370主板。

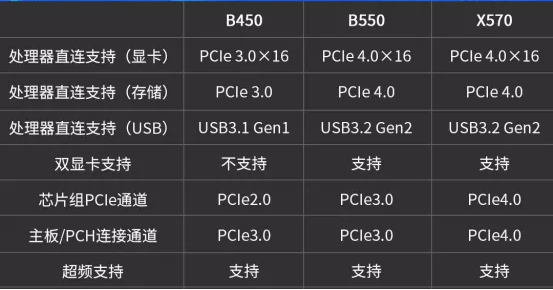

AMD:AMD主板芯片组有三个等级,X、B、A。

X字母开头:最高级,支持自适应动态扩频超频,和Intel一样,也是搭配AMD中代“X”字母后缀的处理器。
B字母开头:中端主流,可以超频,不支持完整的自适应动态扩频超频,性价比较高。
A字母开头:入门级,不支持超频,普通办公用户使用,价格非常便宜。
都通用的挑选规则:

Intel与AMD主板好坏的命名方式都差不多,主板生产工艺看第一位数组,数字越大工艺越先进,生产日期越近,比如:B75,它的新一代芯片组就是B85,B85在新技术和工艺上可能都比原来的B75要先进的多。主板档次主要要看第二位数字,第二位数字越大越高端,比如:Z77与Z75是同时代的主板,但Z77的性能要高于Z75主板。

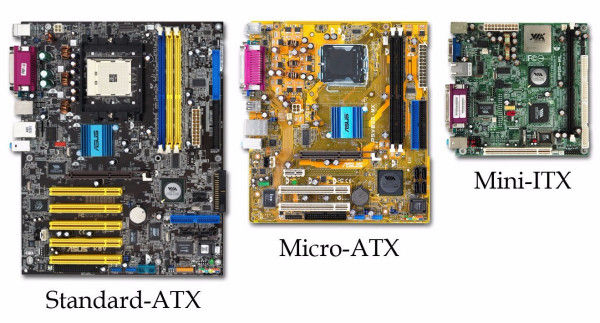

二、按板型分类:

目前主流主板版型分为四种:E-ATX加强、ATX标准、M-ATX紧凑、mini-ITX迷你

E-ATX型:高性能主板,芯片组都是X字母开头,适合使用带X后缀的处理器,但是价格很高,不推荐普通用户使用。
ATX型:也就是大板,扩展性好,接口全,一般内存都是四插槽起,2或3个PCIe接口和M.2接口。
M-ATX型:小板,主流的主板版型,内存插槽一般是两个或者四个,会有一个M.2接口,扩展性虽然不高,但是绝对可以满足大多数用户的需求。
mini-ITX型:迷你主板,接口数量属于刚好够用,适合ITX迷你机箱,一般用来办公或者家用,不适合做游戏主机。

标准ATX:30.4cm*24.3cm
M-ATX:24.3cm*24.3cm
ITX:17.0 cm x 17.0 cm

motherboard

二、主板芯片组

460芯片组介绍

B460芯片组就是B365芯片组的纯改名马甲,也就是可以一直追溯到H270,都是基于22nm制造工艺的产物,而曾经14nm的原生B360似乎绝版了。

芯片组能力上,由于14nm的B360可以提供原生USB 3.2 Gen 2(10.0Gb/s)接口,所以肯定比H270/B365/B460更先进,但后者的PCH自带PCI-E通道更多,也就可以提供更多的扩展接口和扩展插槽。

资料:详细

三、主板接口

1.7.1声道输出

2.网卡:支持1G接口

3.ssd:

4.cpu接口:必须是1175针



在官网查主板的接口及参数

如:ASUS ROG STRIX B365-F GAMING

https://www.asus.com.cn/Motherboards/ROG-STRIX-B365-F-GAMING/specifications/


四、主板材质

必须是大厂出品。

在大厂出品的基础上,选择用料和电路布局,好的用料和合理的电路布局是系统稳定运行的前提。否则会出现2年后会出现间歇性蓝屏。
